基本操作
    調心校對
由于壓縮機是高速旋轉的精密機器，壓縮機軸和電機驅動軸之間需要準確對齊，要嚴格按照下面正確程序的要求。
較好是兩人或多人專門從事調心校準工作。
 a)校準需要準備的必備工具

b)檢查臂的偏轉校正

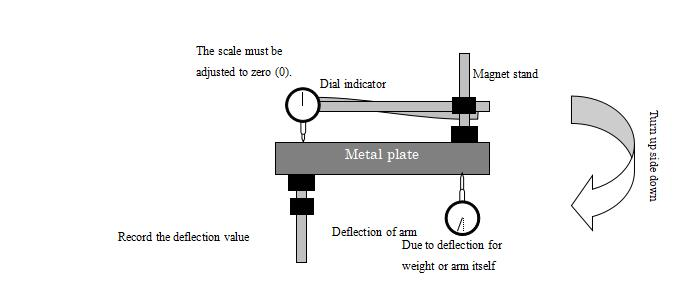

   由于千分表自身重量，在開始校正工作前應考慮檢查臂的偏轉誤差，入下圖所示。
  當安裝在金屬板上的千分表翻轉時，千分表的數值會有一些負值。調試人員應該將數值記錄下來并考慮在對齊過程中出現的偏差。在調整中心線的時候考慮偏差是很重要的。

如何檢查臂的偏轉
c) 校對過程

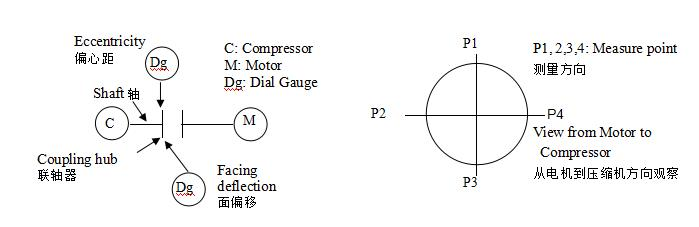

1)壓縮機和電機聯軸器安裝確認。
2)磁性表架安裝在電機的聯軸器上。
3)分表上的指針與壓縮機的聯軸器的正面或者轉角面接觸。(指針以較外圈的圓為基準對齊。) 指示器的數值將被設置為零(0).

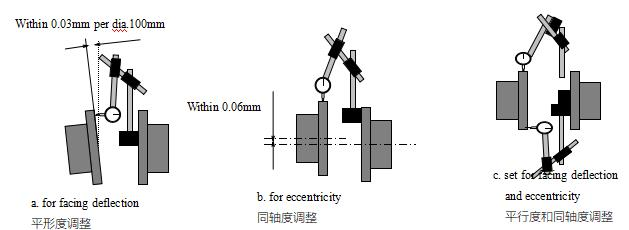

4)通過電機上的螺栓調節墊板來調節"同軸度 （高度、 側方向）"和"平行度"的偏差。
5)平行度驗收標準是，聯軸器的直徑每100mm誤差在0.03mm范圍內。因此，       如果聯軸器的直徑有200mm，驗收標準應該在0.06mm范圍內。
6)同軸度的驗收標準是在0.06mm范圍內。 兩外, 以上所講的“檢查臂的偏轉校
         正”必須在調心校正時考慮。
7) "同軸度"和"平行度" 校正工作的順序無特別規定。
8) 然后確認同軸度和平行度在可接受范圍。


b)記錄
在完成對齊任務后，刻度值應該標記在表格并存檔。聯軸器和墊片組裝在一起，聯軸器的護罩應正確安裝。

壓縮機

*1?。郝?lián)軸器的直徑每100mm誤差在0.03mm范圍內。
0.03×110/100=0.033(For the job use coupling使用聯軸器)

注意!
這是一個高風險工作，可能造成嚴重的傷害，所以一定要確認電機的電源關閉。

真空

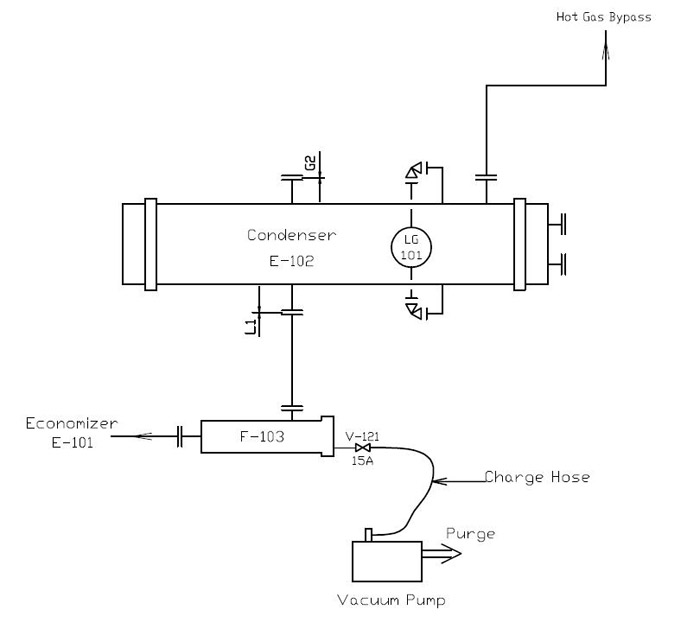

在油和制冷劑充注之前，抽出系統中的空氣（不可冷凝氣體）。 請務必使用真空泵。 從過濾干燥器上的制冷劑充注閥處取出。
你需要什么：真空泵，沖注軟管。
1).在真空泵和制冷劑沖注閥（※※※※-V-121）之間連接真空軟管。
2). 制冷劑系統中的所有空氣均應通過打開閥門排出，除了下面列出的閥門：
· 排水閥和清洗閥。
· 壓力表和壓力傳感器的根閥。
3) 制冷劑管線上的電磁閥應通過人工操作打開。
4). 打開干燥器過濾器附近的閥門V-121。
5) 確認準備好真空泵驅動后，啟動真空泵，然后逐漸打開制冷劑沖注閥（※※※※-V-121），開始從系統抽出空氣。 仔細觀察真空泵的工作狀態，如果看起來像過載工作，請稍微開一下（※※※※-V-121）。
6) 繼續抽真空以達到目標真空度。
   系統中的水在達到相關環境溫度的真空條件下開始蒸發。
   真空條件下水的蒸發溫度
   Temp(℃)　　Vacuum level(mm)   Temp.(℃)　　Vacuum level(mm)
    溫度                        真空度                溫度                真空度
　  20                          744.5                 10                  752.8
    17.5                        746.9                 7.5                  754.3
    15.0                        749.2                 5.0                  755.5
    12.5                        751.1                 2.5                  756.5
    10.0                        752.8                  0                   757.4
    (目標真空度與環境溫度差異.)
達到真空度后，繼續保持抽真空三個小時，然后停止真空泵的運行。將系統置于真空條件下至少維持10個小時。
7). 測量真空度，如果10小時之內變化值的記錄保持在10mmHg以內，則意味著真空工作已經完成。

油沖注
在這個制冷機組，因?yàn)橛凸苁情]合循環，固需要補充潤滑油。然而，運行工況可能會改變油分離器的持油量。
如何充油：油系統在負壓下進行。

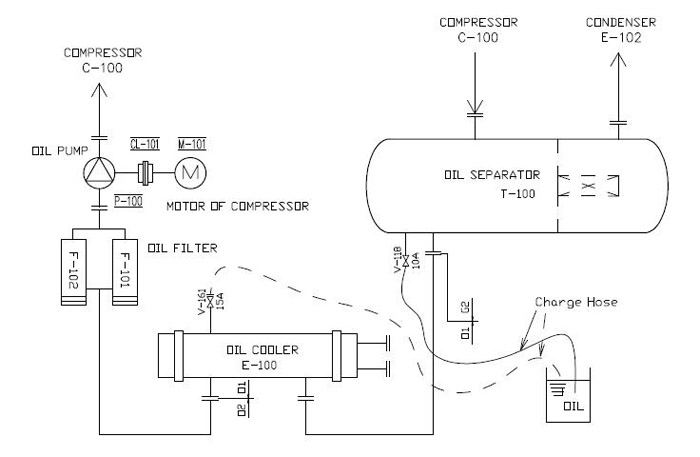

1) 如何在設備中實施并完成的整個過程（在試驗期間進行）。
①第5-4節“真空”按照，確保達到所需的真空度。
②將加油軟管的一側連接到油分離器/油冷卻器上的閥（V-118/161）上。
③打開閥門（※※※※- V-118/161）。
④將潤滑油充至40處以上（油液位計（※※※※-LG-101））。
⑤完成適量充油后，關閉閥門（※※※※- V-118/161）。
⑥完成后停止真空泵。
您需要：
• 真空泵
• 沖注軟管
• 通用工具

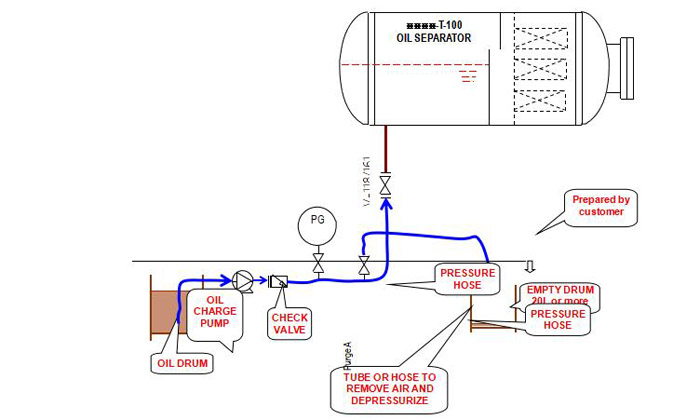

2）如何額外的沖注※請對照?qǐng)D5015（額外補油）。
※始終檢查PG是否安全。
如果壓力異常升高，請停止充油泵。
① 一般潤滑油沖注如圖5.5（初始）
（V-118/161關閉，purge A和PG根閥打開）
② 啟動油泵。
③ 在空筒中排出油（約20L或更多）以除去空氣和異物。
④ 關閉閥purge A，同時打開閥門V-118/161.
⑤ 完成適當?shù)挠土亢?，關閉閥門V-118/161。
⑥ 關閉沖油泵。
你需要什么：
• 沖油泵
• 充油軟管(壓力軟管)
• 通用工具
• 其余（Fig,5015）
注意
?機組內制冷劑可能影響公眾健康。 因此，盡量不要讓它與大氣和人接觸。
?每次沖注時，請使用新鮮、清潔的無油污和污垢的潤滑油。
?始終使用指定的制造商和等級的潤滑油。
?請務必通過檢查PG判斷是否安全。
